집에 18650과 21700 리튬이온 배터리가 많이 굴러다니다 보니 상태 좋은 녀석들과 나쁜 녀석들이 구분이 안 돼서 이번에 충전기와 방전기를 만들어서 테스트해 보기로 했다.

알리익스프레스에서 각종 부자재를 구매 후 작업시작.

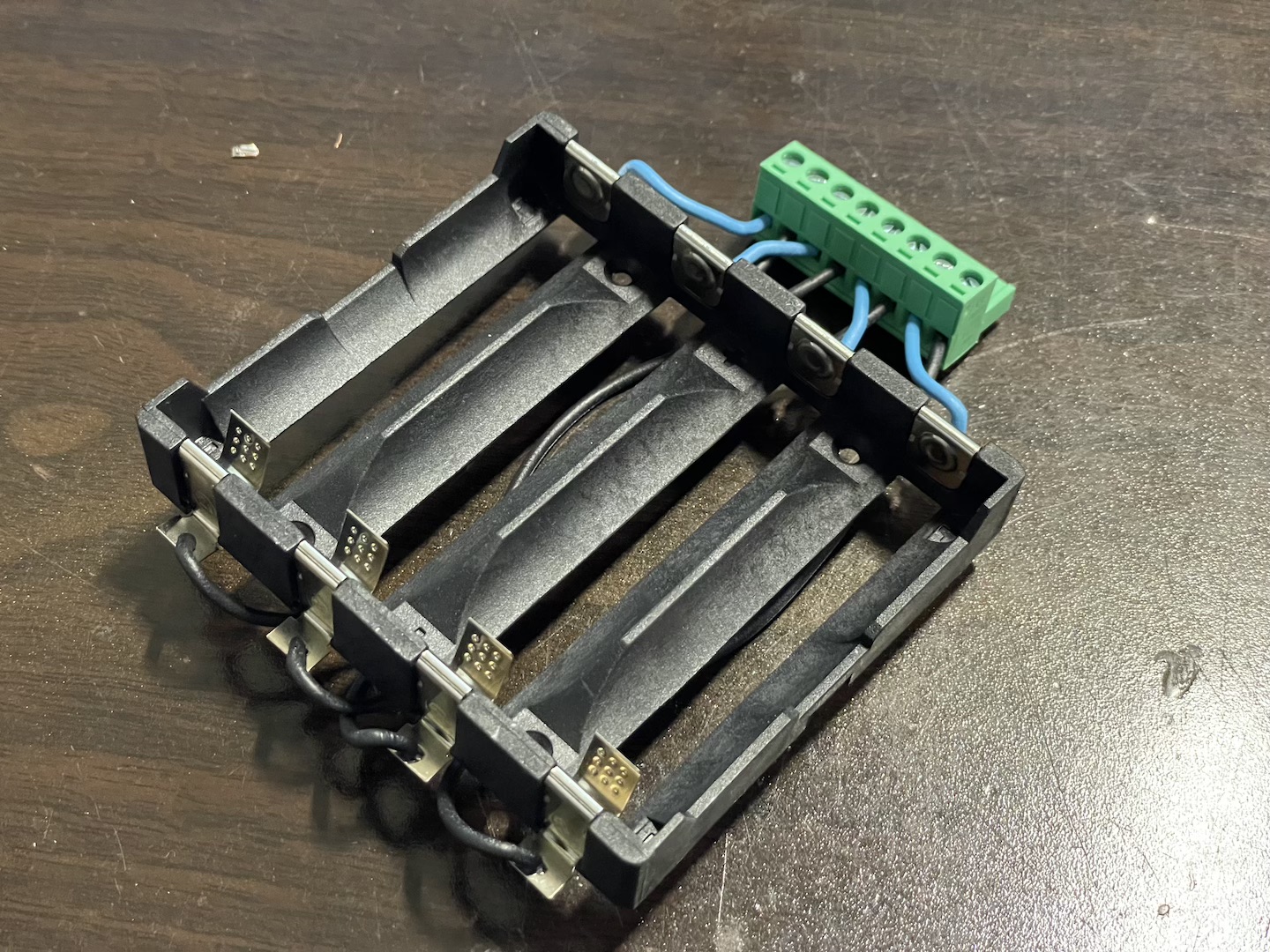

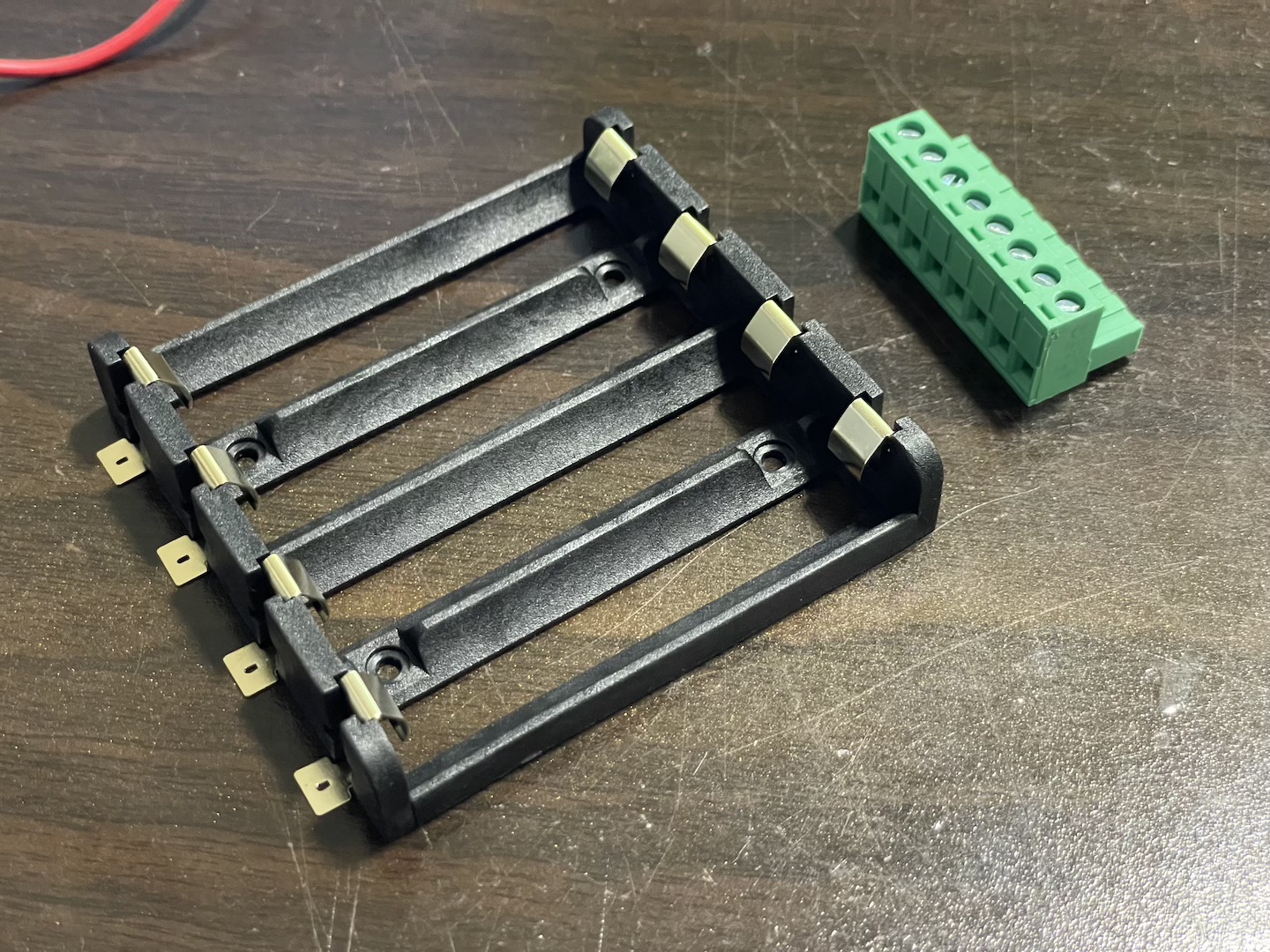

일단 각 셀을 개별충전 해줄 거라서 8가닥을 모두 따로 빼주었다. 18650 배터리 홀더에는 납땜을 하고 터미널 블록은 간단하게 일자 드라이버로 고정.

21700 배터리 홀더도 같은 방식으로 작업 완료.

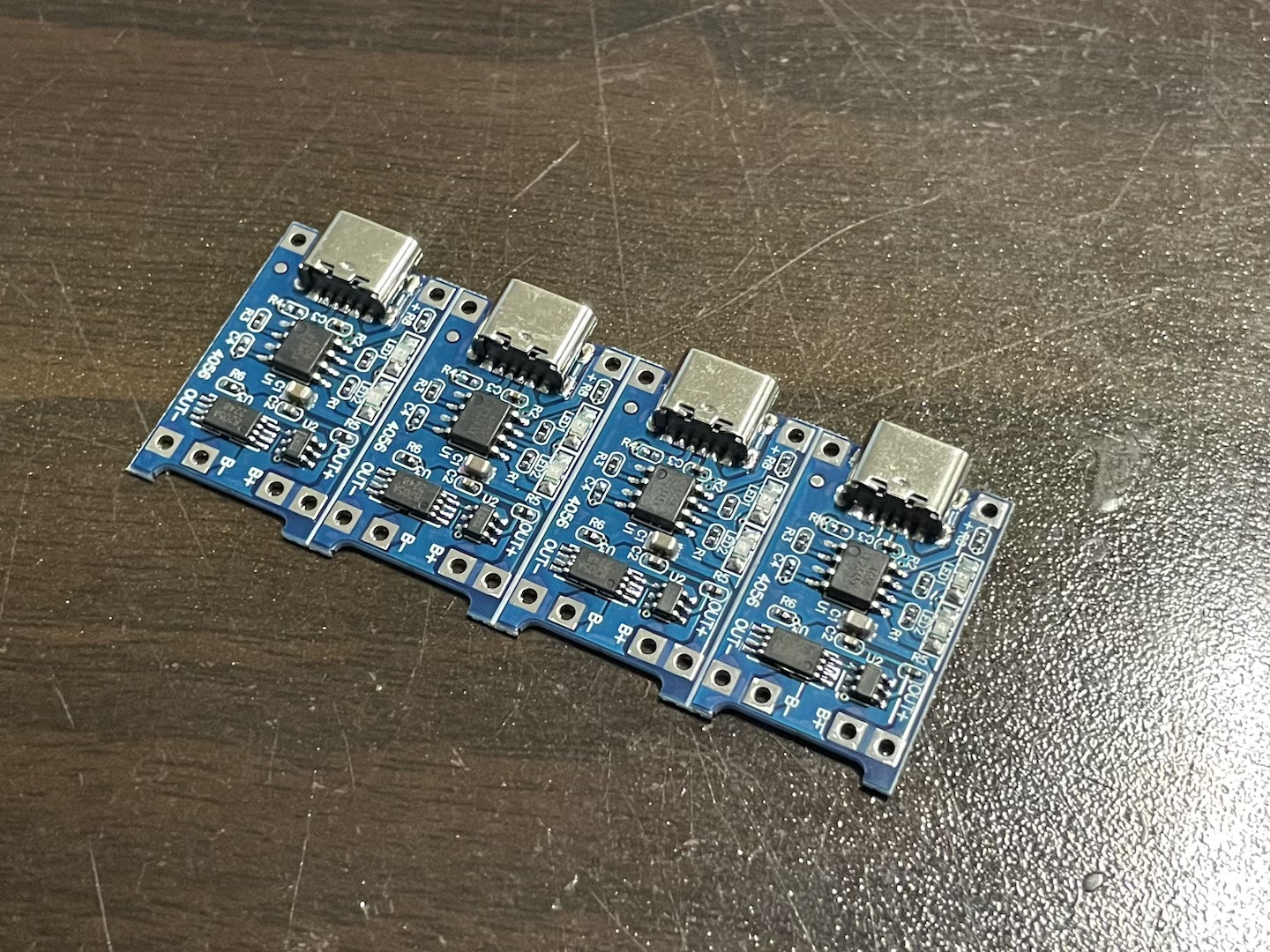

이제 충전부를 만들어 주어야 하는데 충전부에 들어가는 기판은 알리에서 주문한 tp4056 모듈. 과충전 방지 보호회로가 내장된 제품이다. 비슷하게 생긴 녀석들 중에 보호회로가 없는 제품도 있으니 용도에 맞게 구매하면 된다. 이 녀석은 1A 충전이 가능하다.

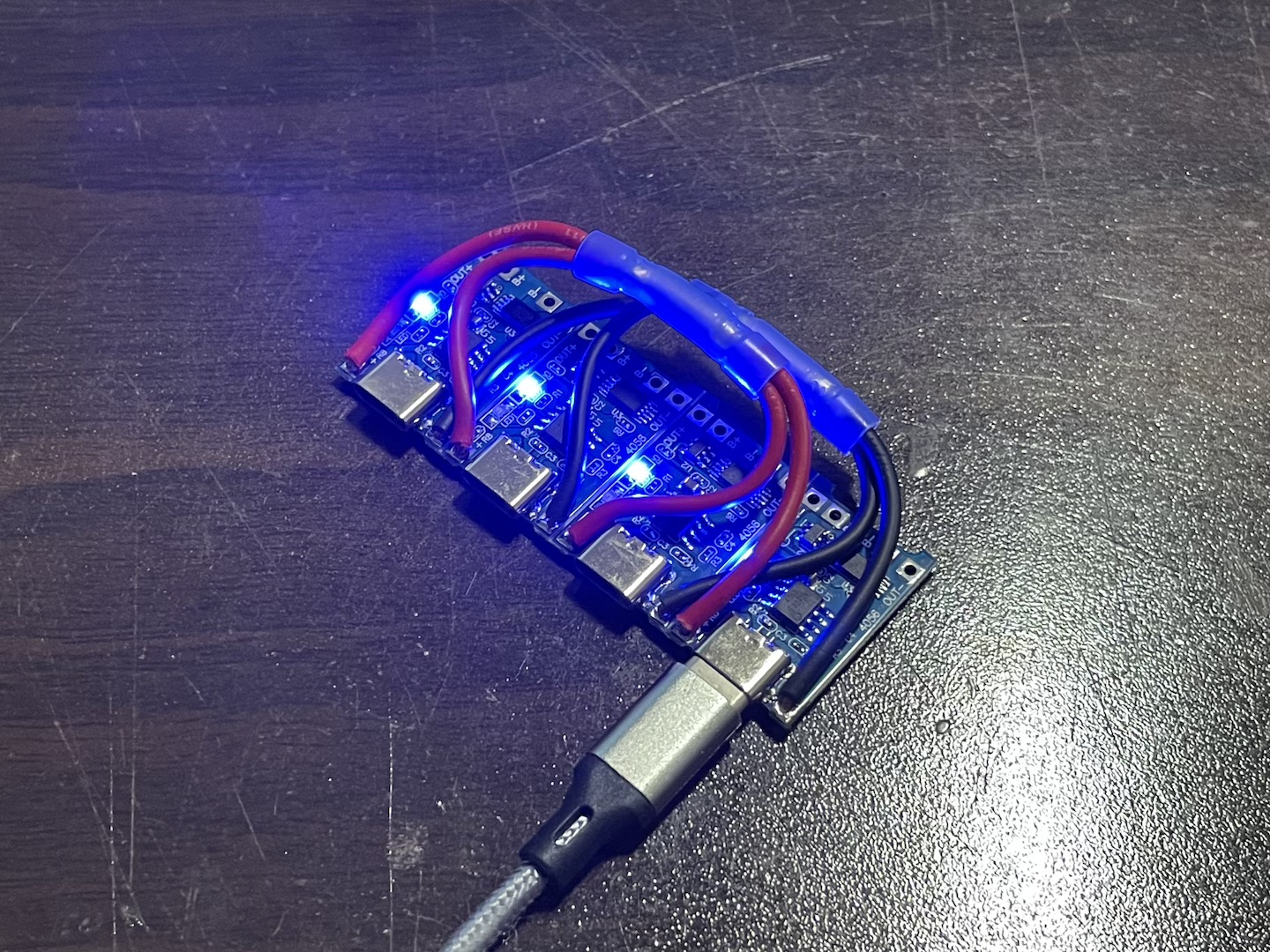

충전 케이블을 4개나 쓸 순 없으니 입력부를 모두 하나로 묶어준다. 얇은 전선을 쓰면 좀 더 깔끔하게 작업이 가능한데, 두꺼운 선밖에 없어서 저렇게 물려 버렸다. 어차피 케이스 안에 들어갈 거니 중요하지 않다.

배터리 홀더와 마찬가지로 터미널 블록 커넥터에 출력부를 연결해 준다.

실 사용 시에는 이렇게 배터리 홀더와 충전부를 연결해 주면 된다. 번거롭지만 탈착이 가능한 모듈형으로 만든 이유는 방전기도 써야 하니까..

3D 프린터로 대충 케이스를 뽑아주면 이런 형태가 된다.

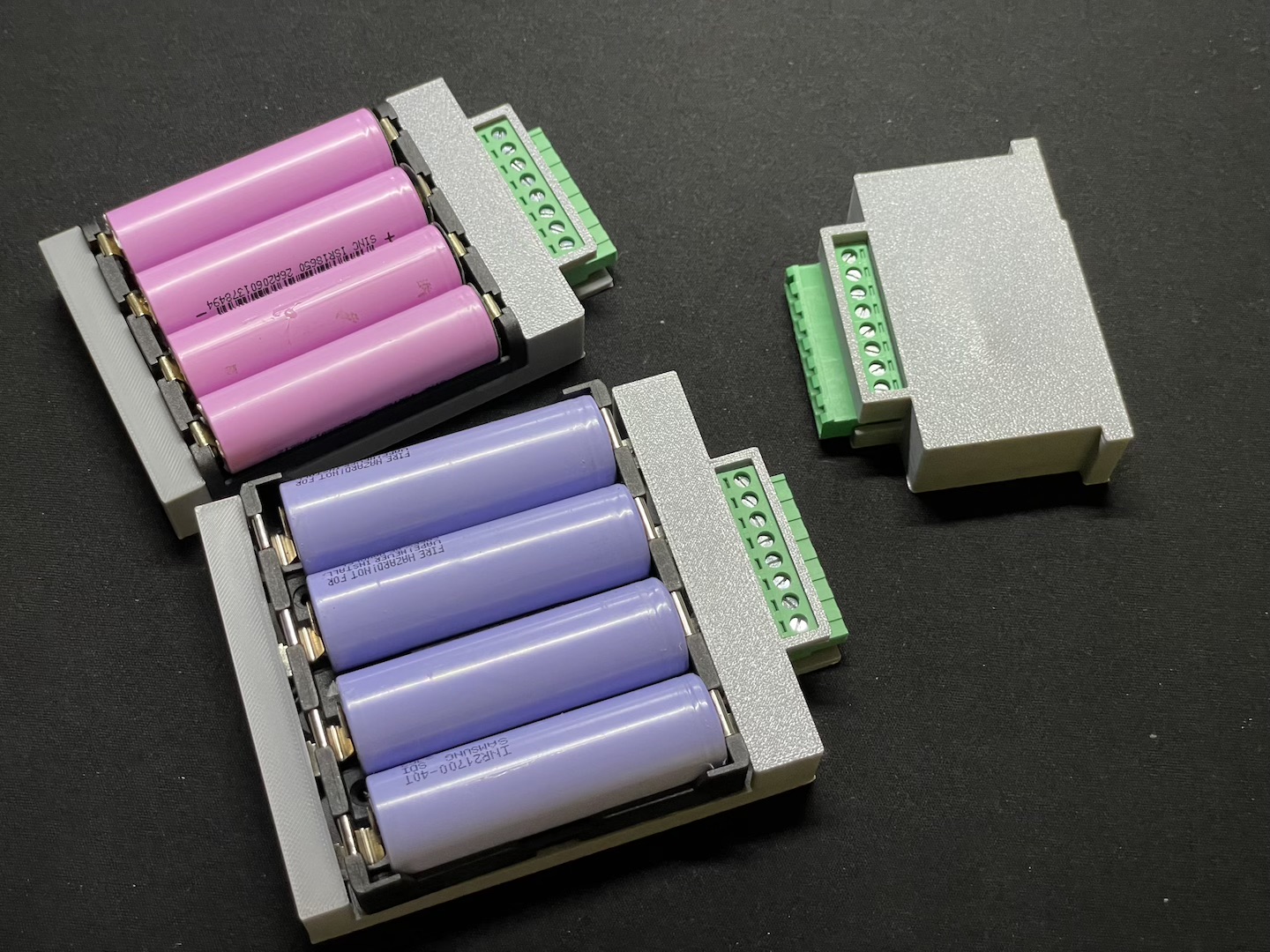

이렇게 18650과 21700 홀더를 바꿔가면서 충전이 가능하다. 충전 인디케이터를 확인하기 위해 충전부 상단을 매우 얇게 출력했는데, 조금 개선이 필요해 보인다. 추가로 전압계는 달아줘야 할 듯.

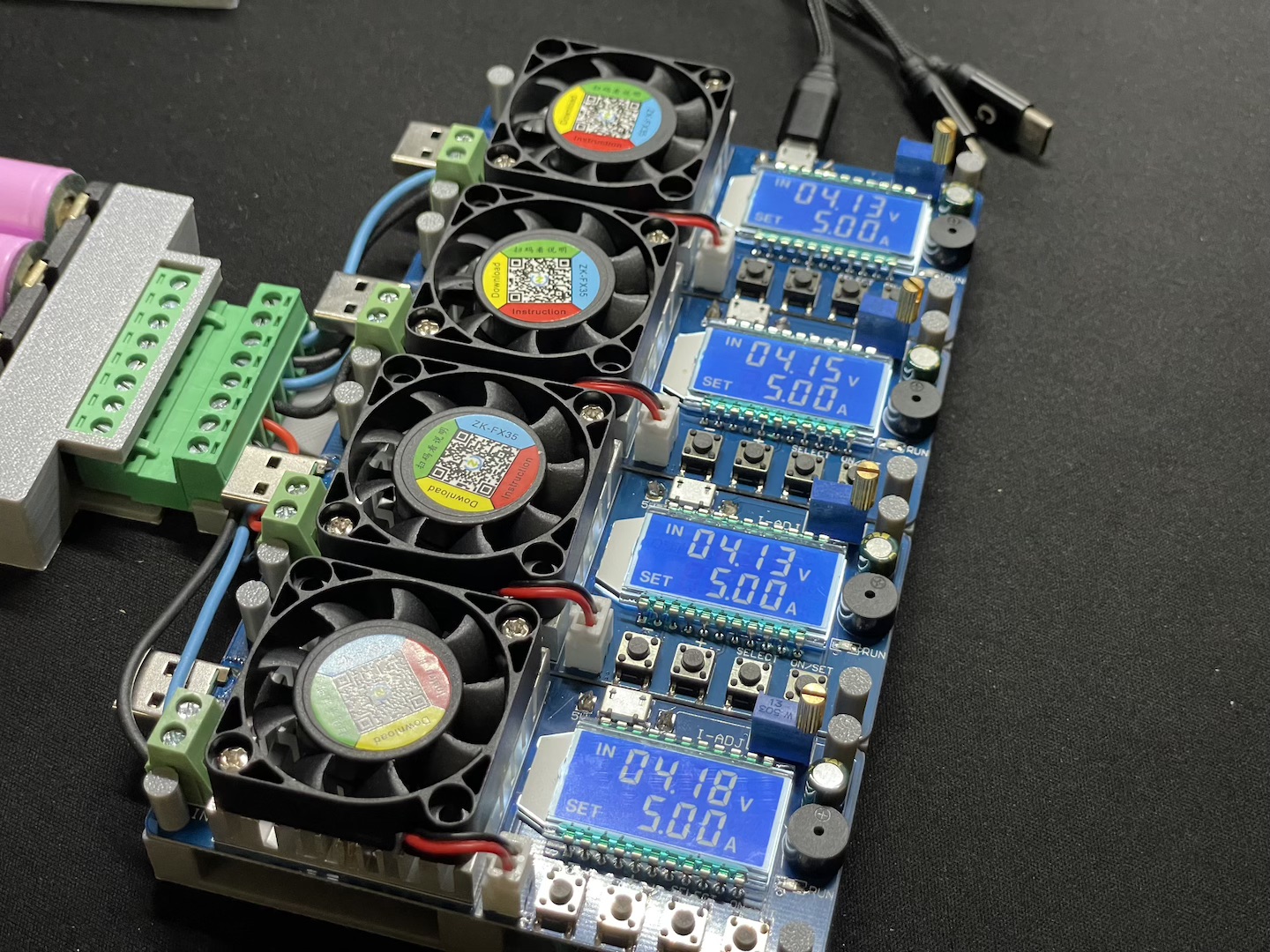

이제는 방전기를 만들어줄 차례. 마찬가지로 알리익스프레스에서 주문한 FX35 방전기. 5A 방전이 가능한 녀석이다. 배터리 용량을 체크해서 배터리 효율을 확인할 때 사용한다. 만충된 배터리 셀이나 보조배터리를 연결하고 테스트하면 실제 사용가능한 용량이 표시된다.

마찬가지로 4개의 전원부를 모두 묶어준다.

조작부 때문에 케이스에 넣기는 힘들어서 그냥 하판만 만들어서 고정해 주었다.

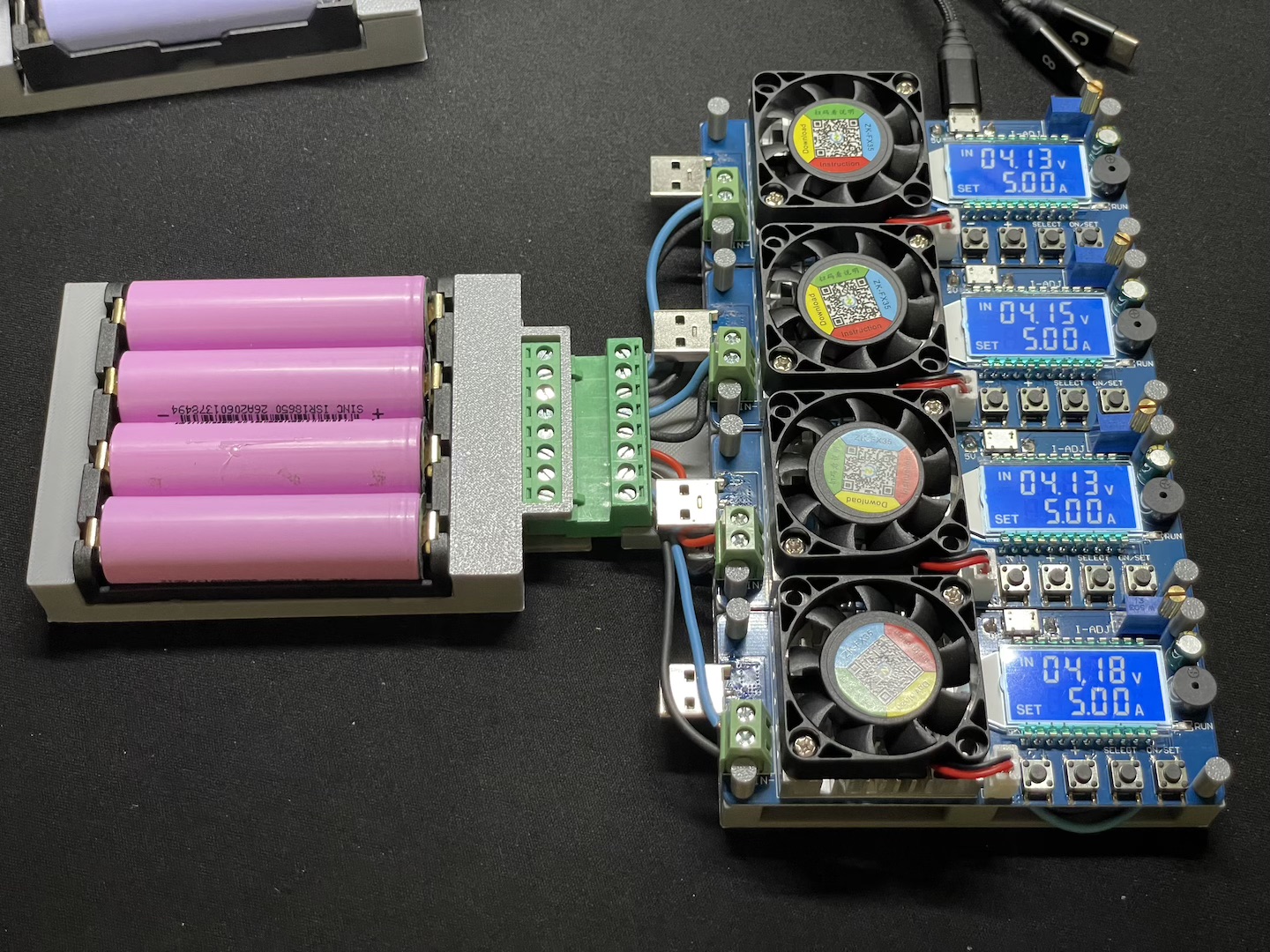

이제 충전모듈을 떼고 방전모듈을 달아주면 배터리 홀더에 끼운 18650이나 21700 배터리를 방전시킬 수 있다.

마무리

모두 정상작동 하는 걸 보니 다행이다. 그냥 기성품 쓰는 게 완성도도 좋고 편하긴 하지만 직접 만들면 가성비도 좋고, 뚝딱거리는 재미도 있다.

아래에 사용한 자재들 링크 남겨둘 테니 필요한 분들은 확인해 보길 바란다. 끝.
